# Połacie

W konspekcie dokumentu znajduje się lista obiektów (dachów). Podrzędnie do dachu znajduje się lista połaci. Każda z połaci jest określona za pomocą nazwy oraz opcjonalnie nachylenia.

# Definiowanie nowej połaci

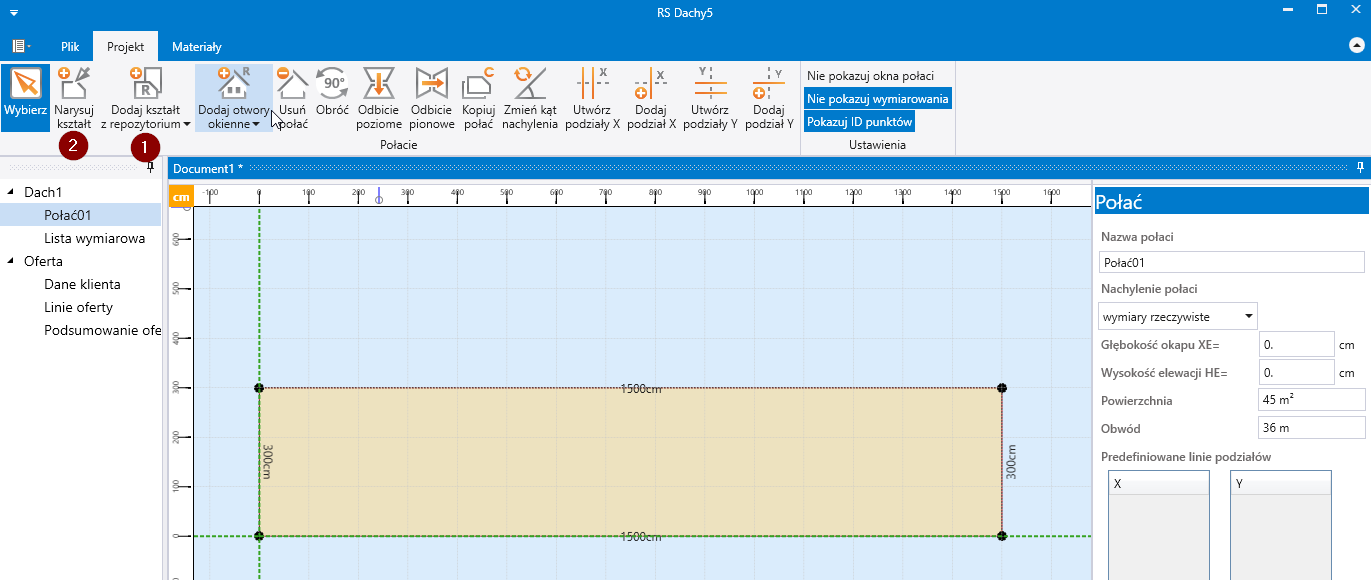

Nowe połacie do wybranego obiektu (np Dach1) można dodać na parę sposobów:

# 1) typowy kształt połaci za pomoca repozytorium połaci

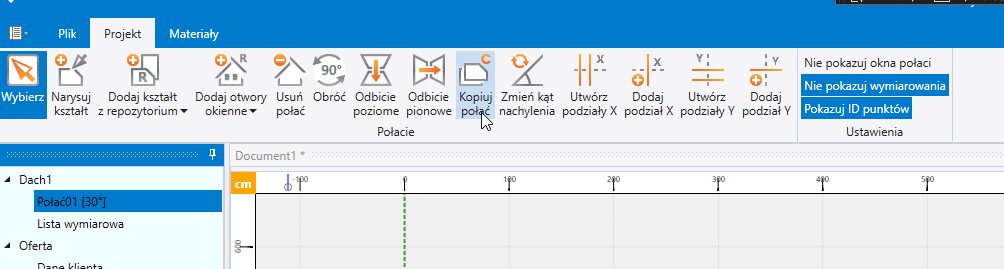

# 2) tworząc kopię zaznaczonej połaci

zaznaczyć połać
na zakładce Projekt wybrać opcję Kopiuj połać

# 3) dla niestandardowego kształtu połaci

w oknie konspektu dokumentu wybrać obiekt (Dach1)
następnie z zakładki Projekt wybrać akcję Nowa połać

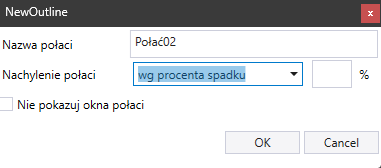

określić nazwę połaci
opcjonalnie typ nachylenia oraz jego wartość, jeśli podawane wymiary mają uwzlędniać kąt nachylenia lub procent spadku
następnie z zakładki Projekt wybrać akcję Narysuj kształt

# Dodawanie otworów połaci

Do istniejącego kształtu połaci można dodać otwór. Dla wybranej połaci, na liście kształtów, pierwszy kształt stanowi obrys połaci a każdy kolejny kształt dla połaci to otwory. Aby dodać otwór do połaci należy wybrać połać, a następnie dodać nowy kształt na tej zasadzie co podczas rysowania połaci:

# 1) dodanie typowego kształtu otworu za pomocą repozytorium kształtów

# 2) dla niestandardowego kaształtu otworu, za pomocą opcji Narysuj kształt

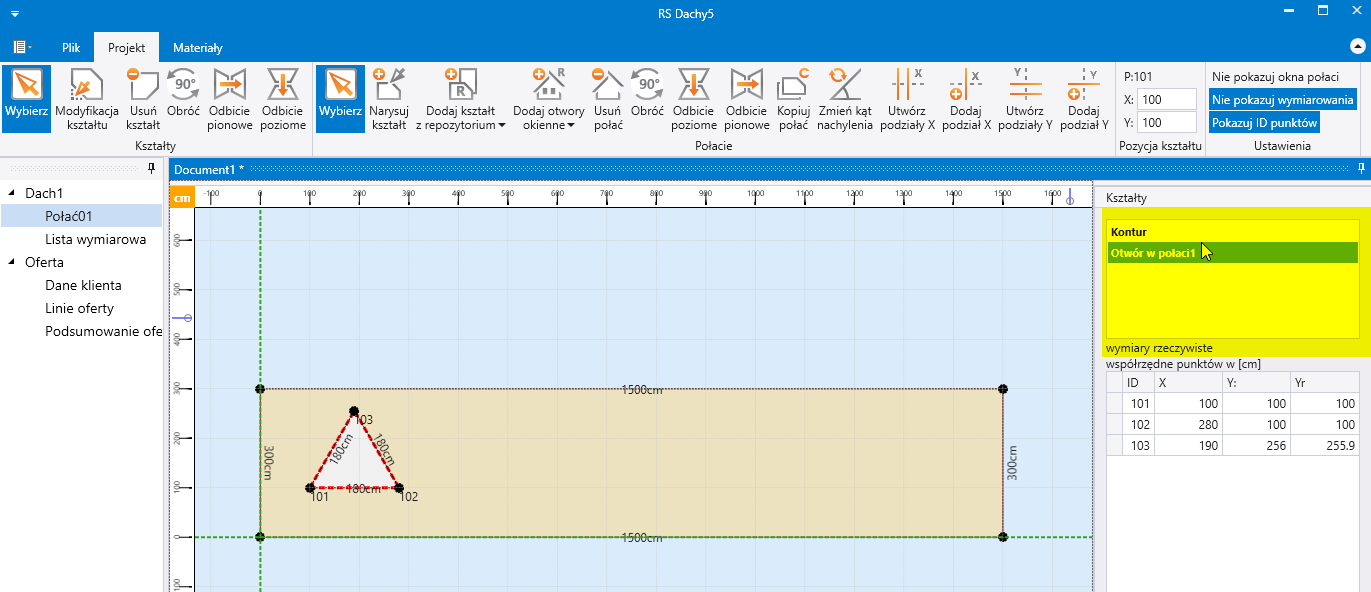

Aby przesunąć (umiejscowienić) otwrór w połaci:

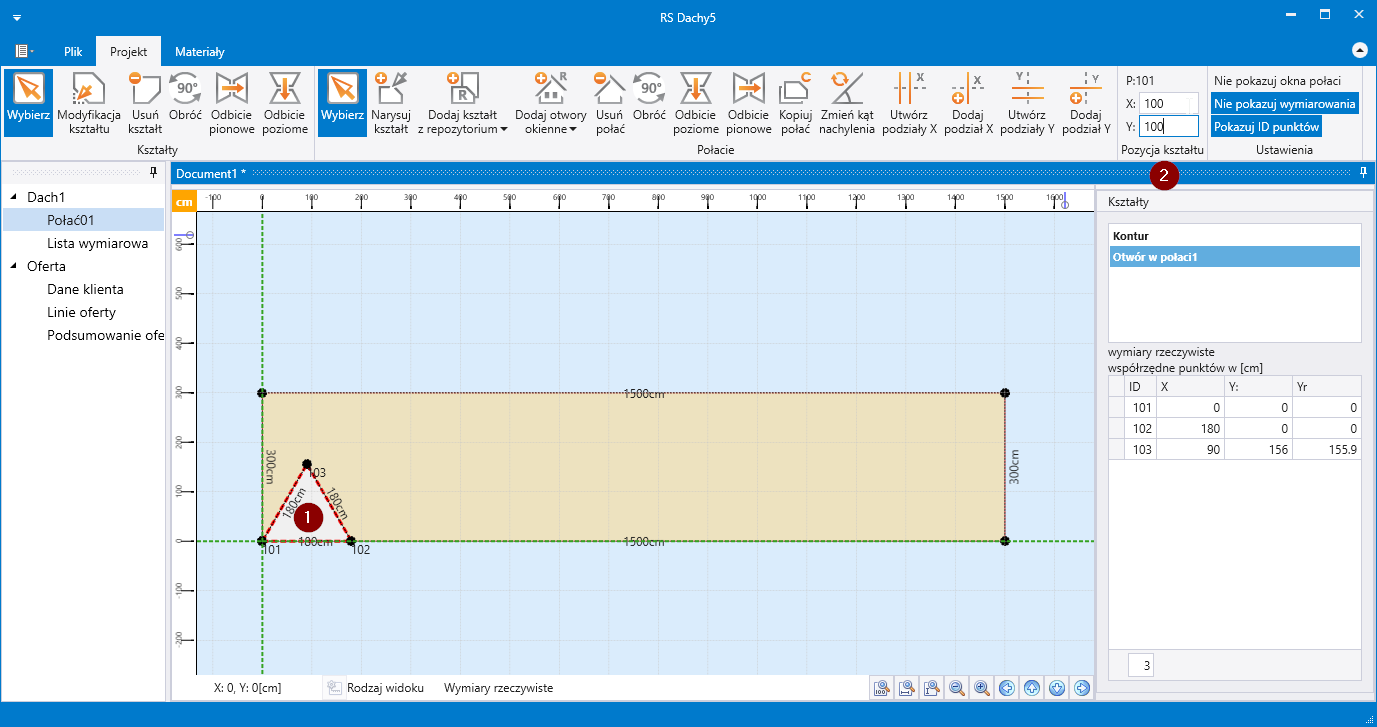

# 1) Sposób pierwszy

zaznaczyć kształt (1)
na listwie w sekcji "Pozycja kształtu" wpisać nową pozycję X,Y zaznaczonego punktu otworu (2)
nacisnąć klawisz ENTER aby zatwierdzić nową pozycję kształtu (2)

pozycja punktu ID:101 zostanie przesunięta do żądanej pozycji

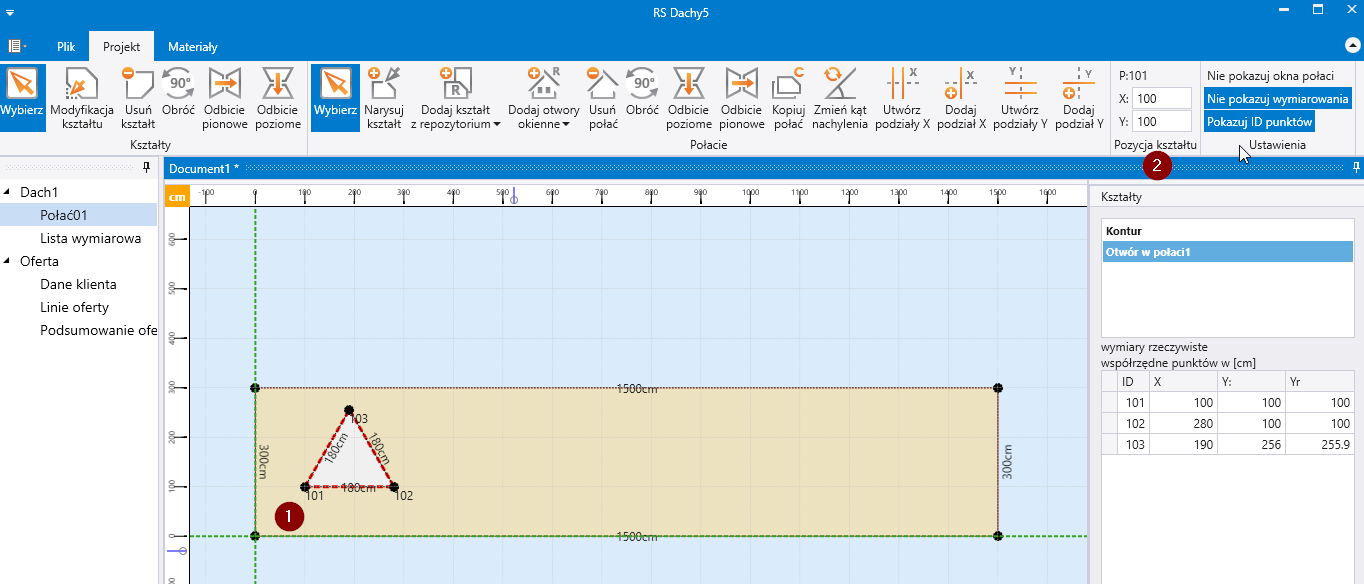

# 2) Sposób drugi

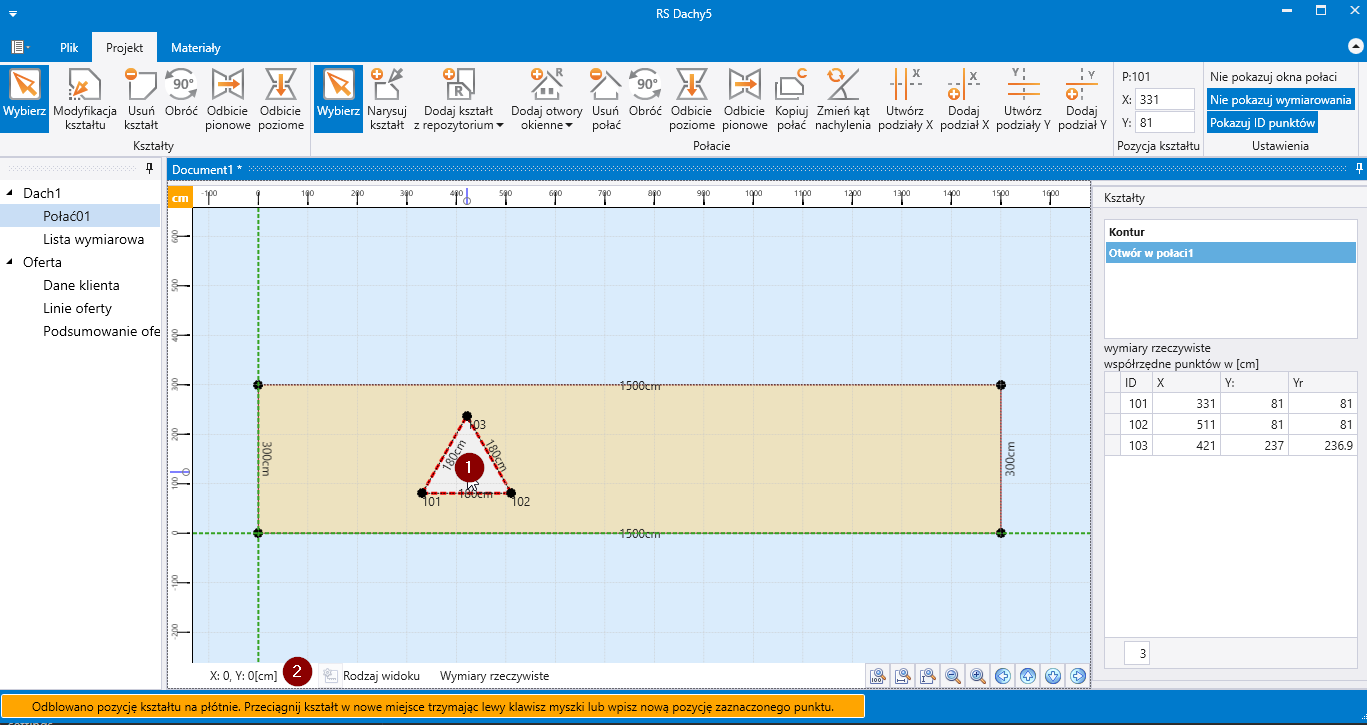

zaznaczyć kształt za pomocą dwukrotnego kliknięcia lewym klawiszem myszki (1)
w pasku statusu pojawi się informacja, że kształt został odblokowany (2)
przesunąć zaznaczony kształ myszką (z wciśniętym lewym klawiszem myszki)

# Dodawanie serii okien

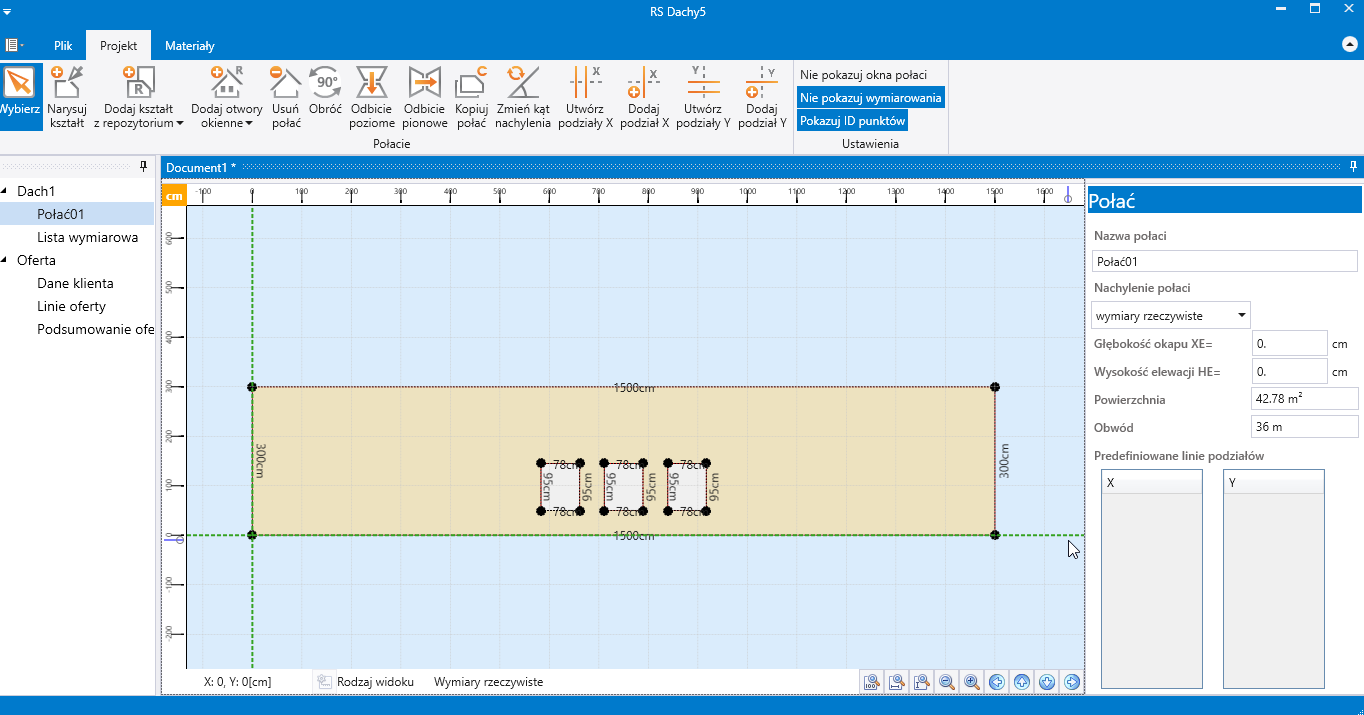

Dla połaci z dużą ilością jednakowych okien, istnieje narzędzie do seryjnego dodawania okien.

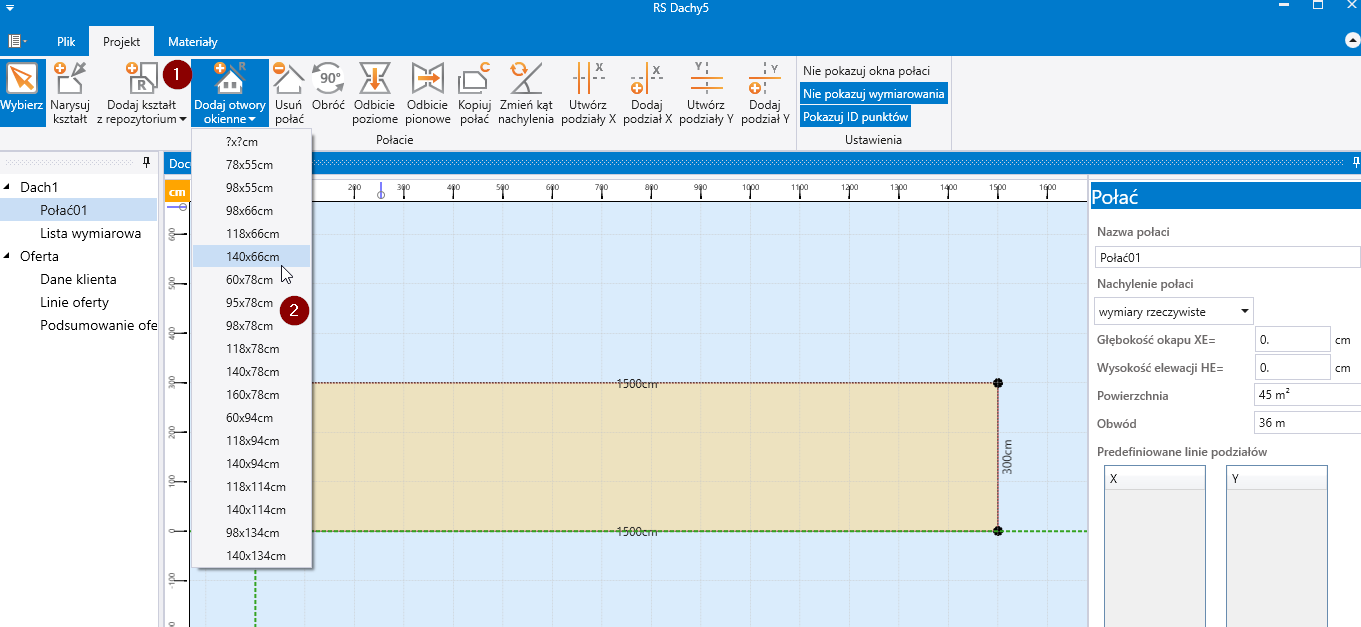

Należy wybrać opcję "Dodaj otwory okienne".
Wybrać z listy wymiar standardowy okna lub ?x? jeśli wymiar nie znajduje się na liście.

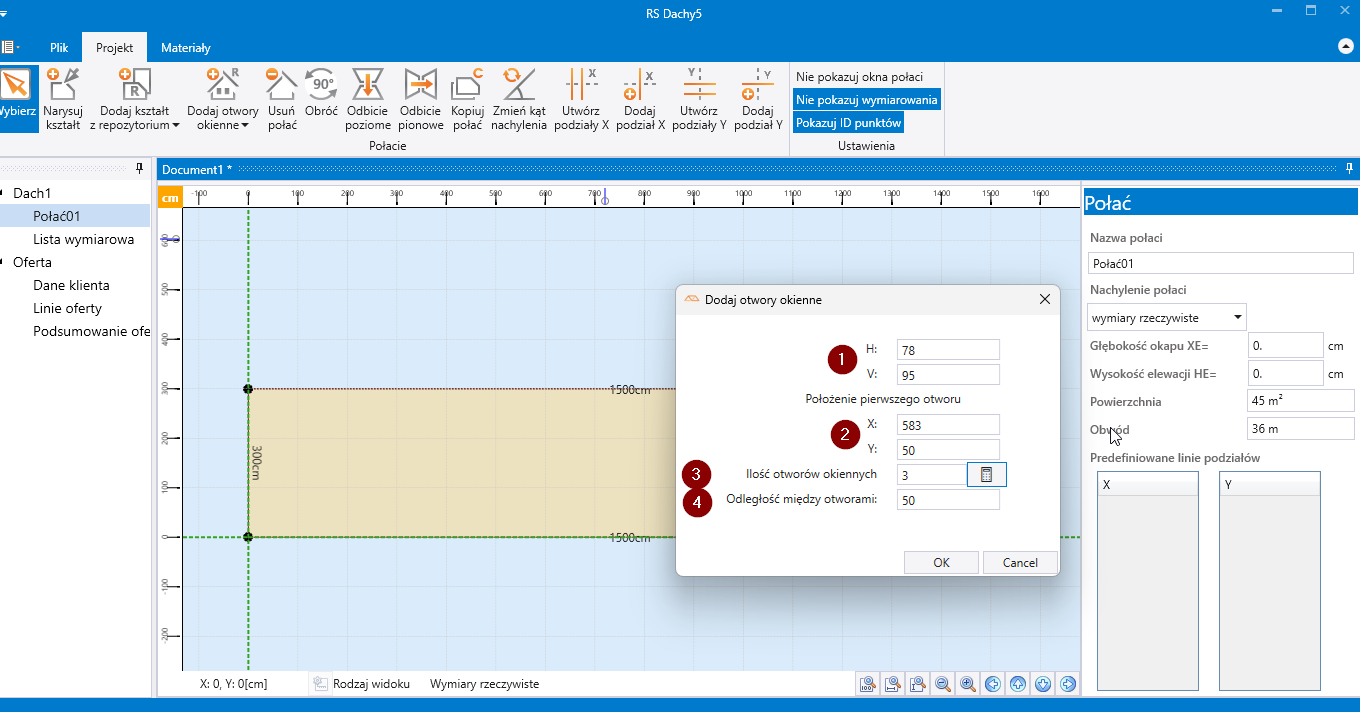

(1) w polach H i V należy wpisać rozmiar otworu (H-wymiar poziomy, V-wymiar pionowy)
(2) w polach "Położenie pierwszego otworu" należy wpisać wymiar X,Y dolnej krawędzi pierwszego otworu
(3) ilość otworów
(4) odległość pozioma między otworami

# Modyfikacja kształtu (połaci lub otworów)

Zmiana wymiarów kształtu odbywa się poprzez zmianę współrzędnych wierzchołków figury.

Trzeba zaznaczyć kształ (zaznaczony kształt jest wyróżniony jest czerwoną linią przerywaną)
Wybrać akcję z menu pt Modyfikacja kształtu
na dole okna aplikacji pojawi się panel edycyjny

# Zmiana współrzędnej wierzchołka

W trybie modyfikacji kształtu, zmianę pozycji (współrzędnych) wierzchołków można dokonąć
