Repozytorium kształtów
#
Aby dodać kształt z wykorzystaniem repozytorium należy
- w oknie konspektu dokumentu wybrać połać

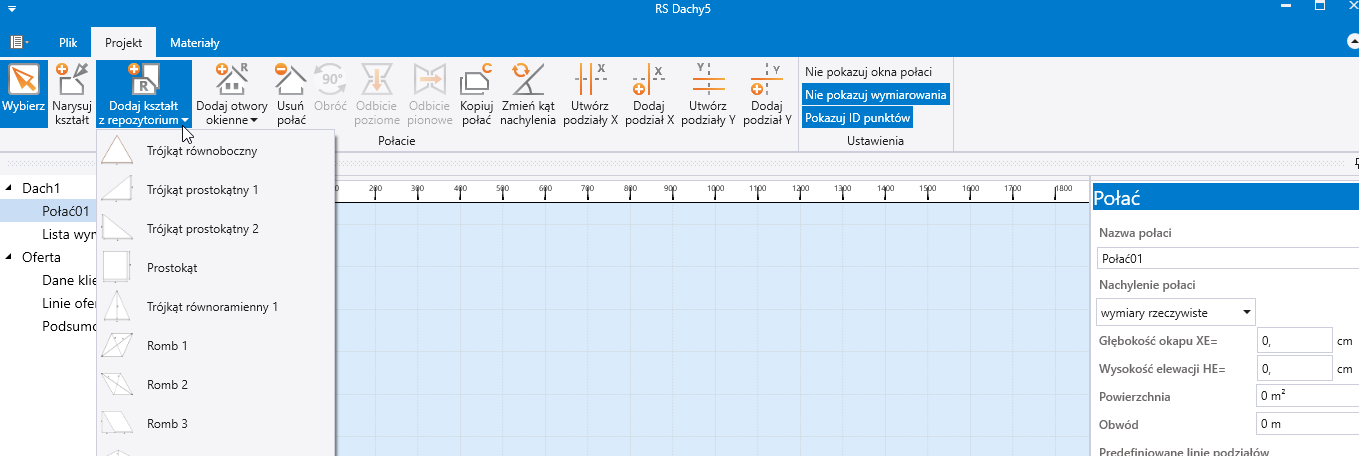

- następnie z zakładki Projekt wybrać akcję Dodaj kształt z repozytorium
- z listy rozwijanej wybrać odpowiedni kształt
- na formularzu określić parametry
- nachylenie połaci - tu określamy czy podane wymiary są wymiarami rzeczywistymi czy po uwzględnieniu nachylenia. Są tu dwie metody wyliczenia długości (y); wg kąta nachylenia w stopniach oraz wg procenta spadku.
- wartość nachylenia - jeśli w polu nachylenie połaci określono pozycję inną niż wymiary rzeczywiste, w tym polu należy podać wartość tego nachylenia. W stopniach lub procentach, w zależności od wyboru
- następnie nalezy podać wartość wymaganych parametrów, pamiętając że w przypadku określonego nachylenia wymiary pionowe są po uwzględnieniu nachylenia (mniejsze od rzeczywistych)
