# Wprowadzanie wymiarów

Wprowadzanie wymiarów dachu / elewacji może być przeprowadzone w programie na wiele sposobów.

Niektóre typowe dachy wprowadzono do biblioteki dachów. Wykorzystanie biblioteki skraca do maksimum czas wprowadzania wymiarów obiektu. Korzystanie z biblioteki dachów opisano na stronie Biblioteka dachów

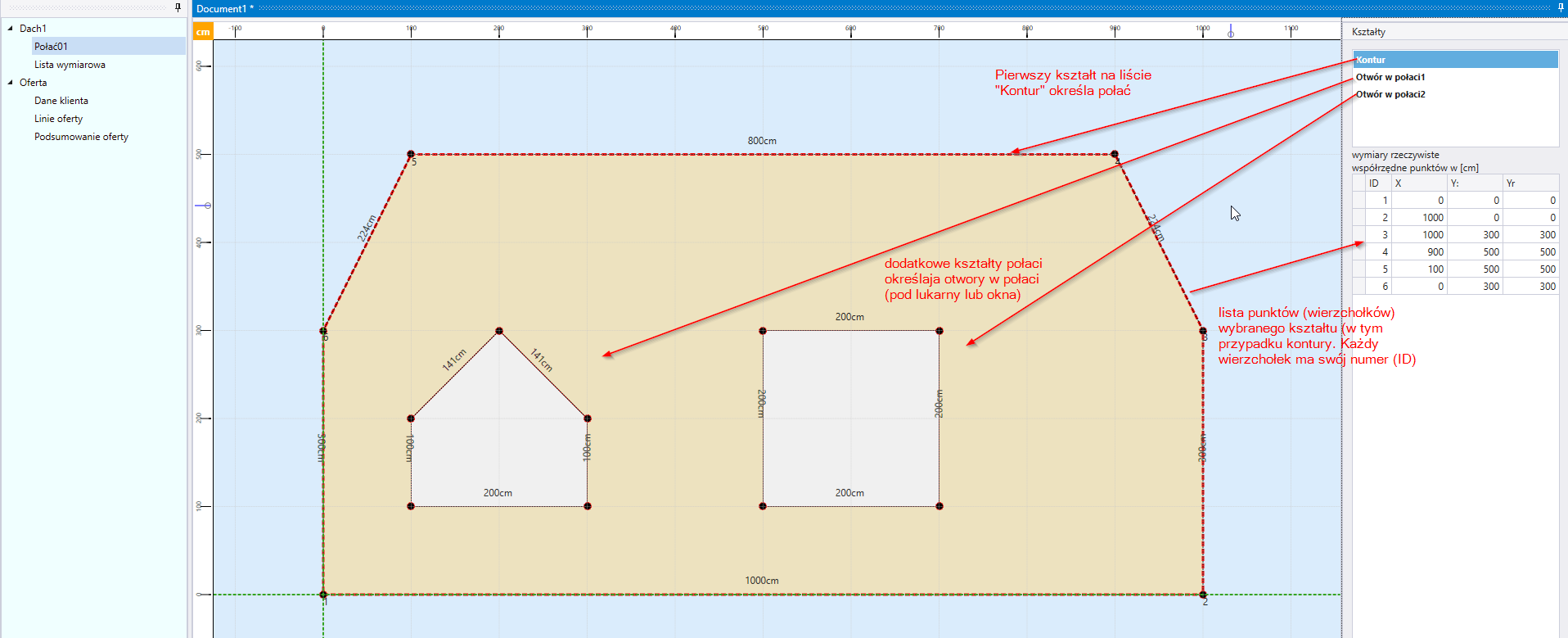

Nietypowe dachy można wprowadzić do programu połać po połaci, w taki sposób aby na rysunku dolna krawędź była krawędzią okapu a górna stanowiła wierzchołek połaci (kalenica). Połacie są reprezentowane przez zestaw kształtów. Każdy kształt składa się z listy punktów. Punkt to wierzchołek kształtu połaci. Każda nowa połać posiada przynajmniej jeden kształt. Pierwszym, domyślnym i wymaganym kształtem połaci jest obrys połaci (kontur). Punkty tego kształtu określają kształt i wielkość połaci dachowej. Jeśli połać ma zdefiniowanych więcej niż jeden kształtów, to drugi i kolejne stanowią otwory w połaci.

Szczegóły na stronie Połacie

Niektóre połacie są bardzo typowe (trójkąt równoramienny, prostokąt, trapez itp). Aby ułatwić wprowadzenie takich połaci do dachu, program udostępnia opcję repozytorium połaci. Opcja zawiera kilkanaście połaci, o typowym kształcie które można dodać podając wartości charakterystyczne figury (np. podstawa trójkąta + wysokość trójkąta). Więcej na temat korzystania z repozytorium połaci oraz repozytorium kształów na dedykowanych stronach poradnika.

Jeśli kształt połaci jest zupełnie nietypowa, należy użyć opcji Narysuj kształt , która umożliwia stworzenie dowolnego kształtu w oparciu o posiadane wymiary.

Po utworzeniu połaci/ściany, można od razu określić miejsce łączenie arkuszy w pionie lub poziomie. Ma to szczególnie zastosowanie w przypadku gdy projekt określa miejsce połączeń (dla elewacji pione słupy na których są łączenia poziomych arkuszy). Strona Definiowanie podziałów

Połacie z określonym nachyleniem można połączyć w dach na widoku 2D. Sporządzony widok dachu 2D nie tylko ułatwia identyfikację poszczególnych połaci na dachu ale również dostarcza dodatkowych danych do systemu, które umożliwiają skuteczną kalkulację zestawów produktów takich jak orynnowanie, podsufitka czy system pokrycia (z obróbkami). Więcej o sposobie wykorzystania widoku 2D na dedykowanej stronie.
